4面検査・4面外観検査
ワークの前後左右、4つの側面を検査します。形や流し方に合わせて、撮り方を選びます。
4面を撮る4つの方式

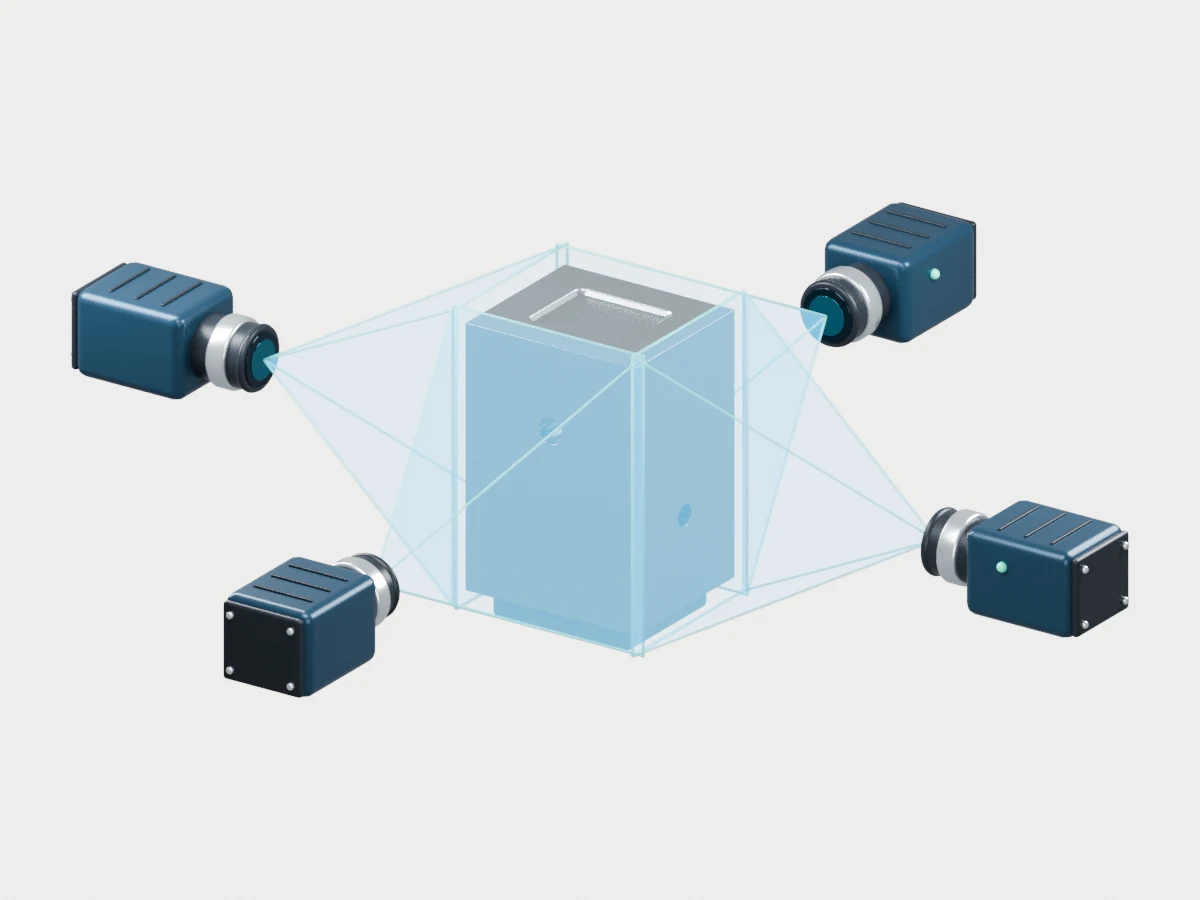

周囲に4台のカメラを置く
ワークの前後左右にカメラを置き、4つの側面を撮ります。
- 長所
- ワークを回さずに撮れる。
- 短所
- カメラと照明の設置場所が必要。
用途角形の樹脂部品、金属ブロック、箱

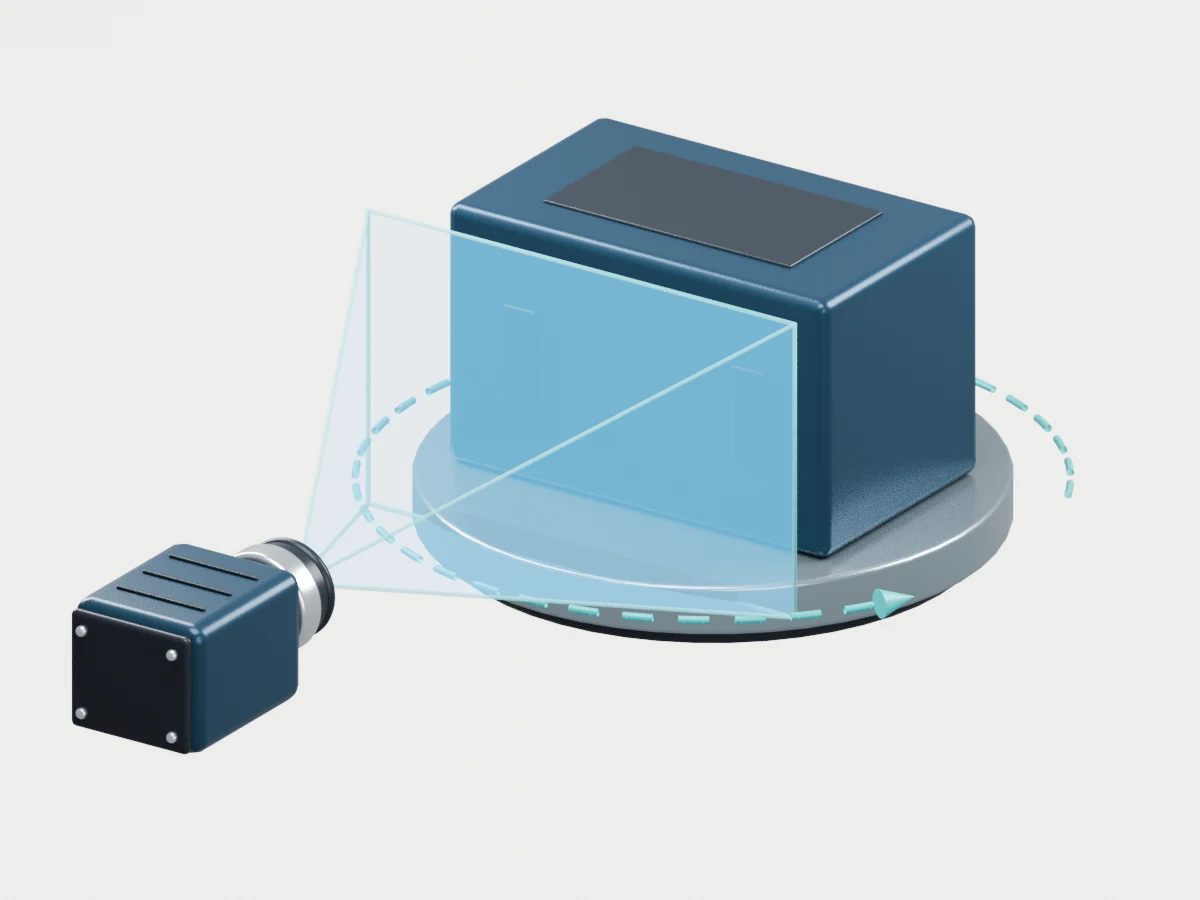

ワークを90度ずつ回す
回転台でワークの向きを変え、1台のカメラで順番に撮ります。
- 長所
- 少ないカメラで4面を撮れる。
- 短所
- 回転と停止に時間がかかる。
用途角柱部品、小型ケース、金属加工品

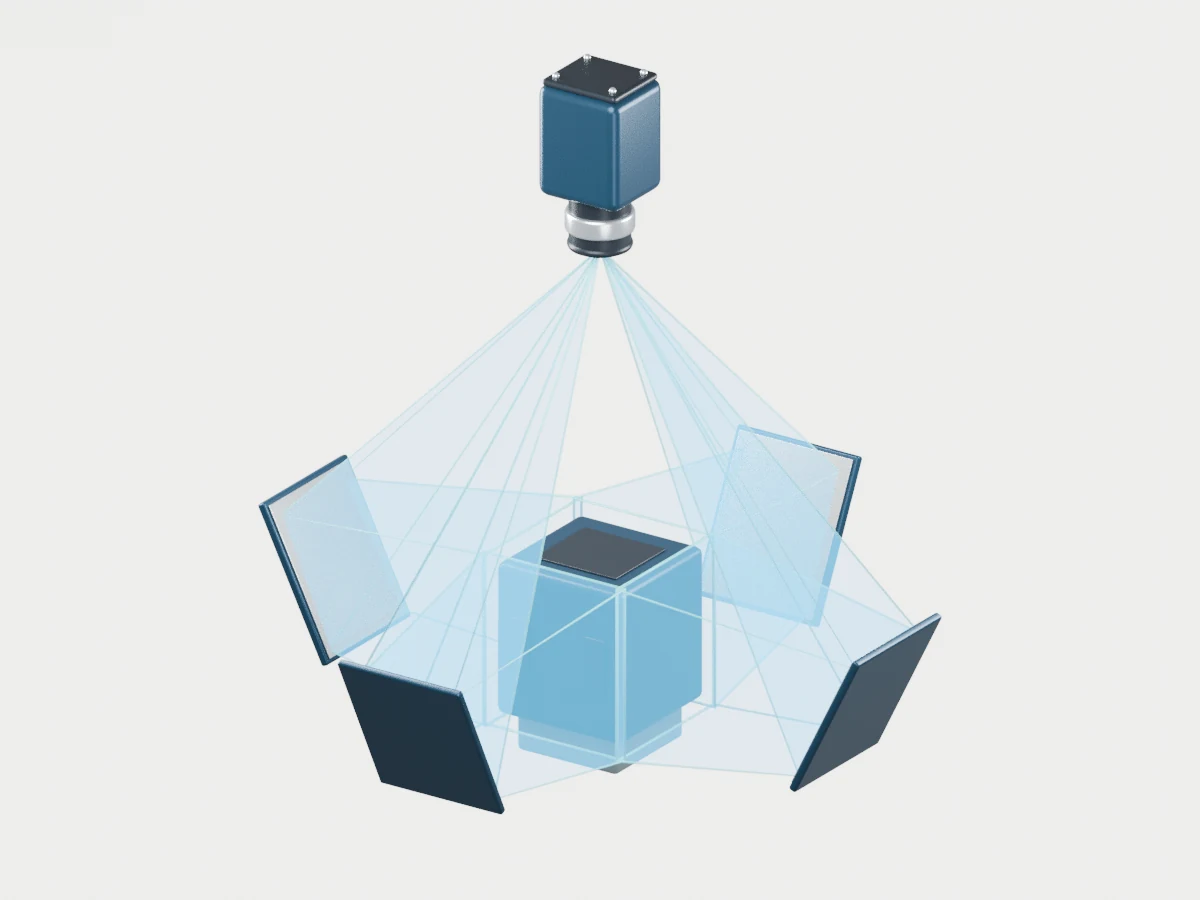

4枚のミラーで撮る
周囲のミラーに映した4つの側面を、上のカメラで撮ります。
- 長所
- ワークを回さず、1台で撮れる。
- 短所
- ミラーの調整と清掃が必要。
用途小型の角形部品、コネクター、キャップ

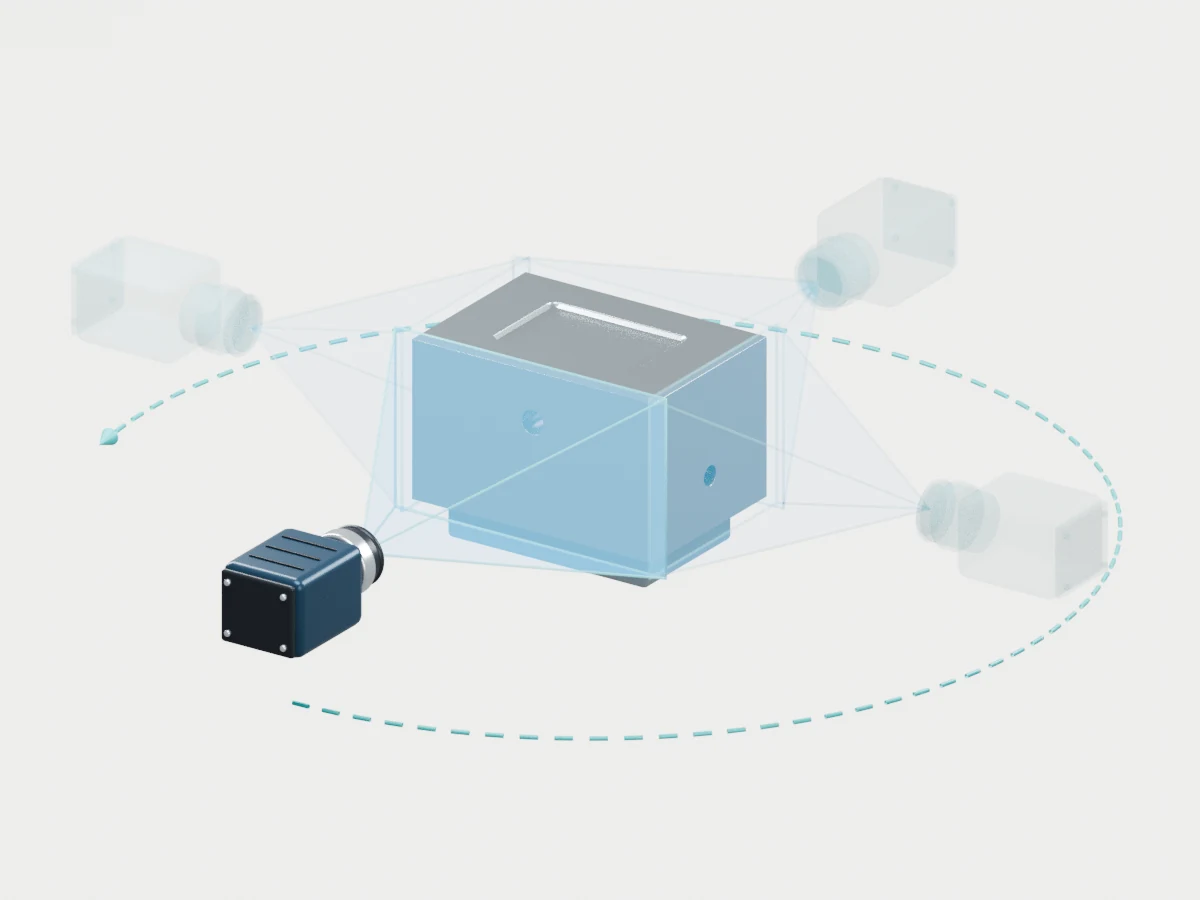

カメラを周囲へ動かす
ワークを置いたまま、ロボットでカメラを4つの側面へ動かします。
- 長所
- 大きいワークを動かさずに撮れる。
- 短所
- 移動時間とロボットの動作範囲が必要。
用途大型ケース、筐体、鋳造部品
4面検査のご相談
検査したいワークと、見たい不良をお聞かせください。
