両面検査・両面外観検査

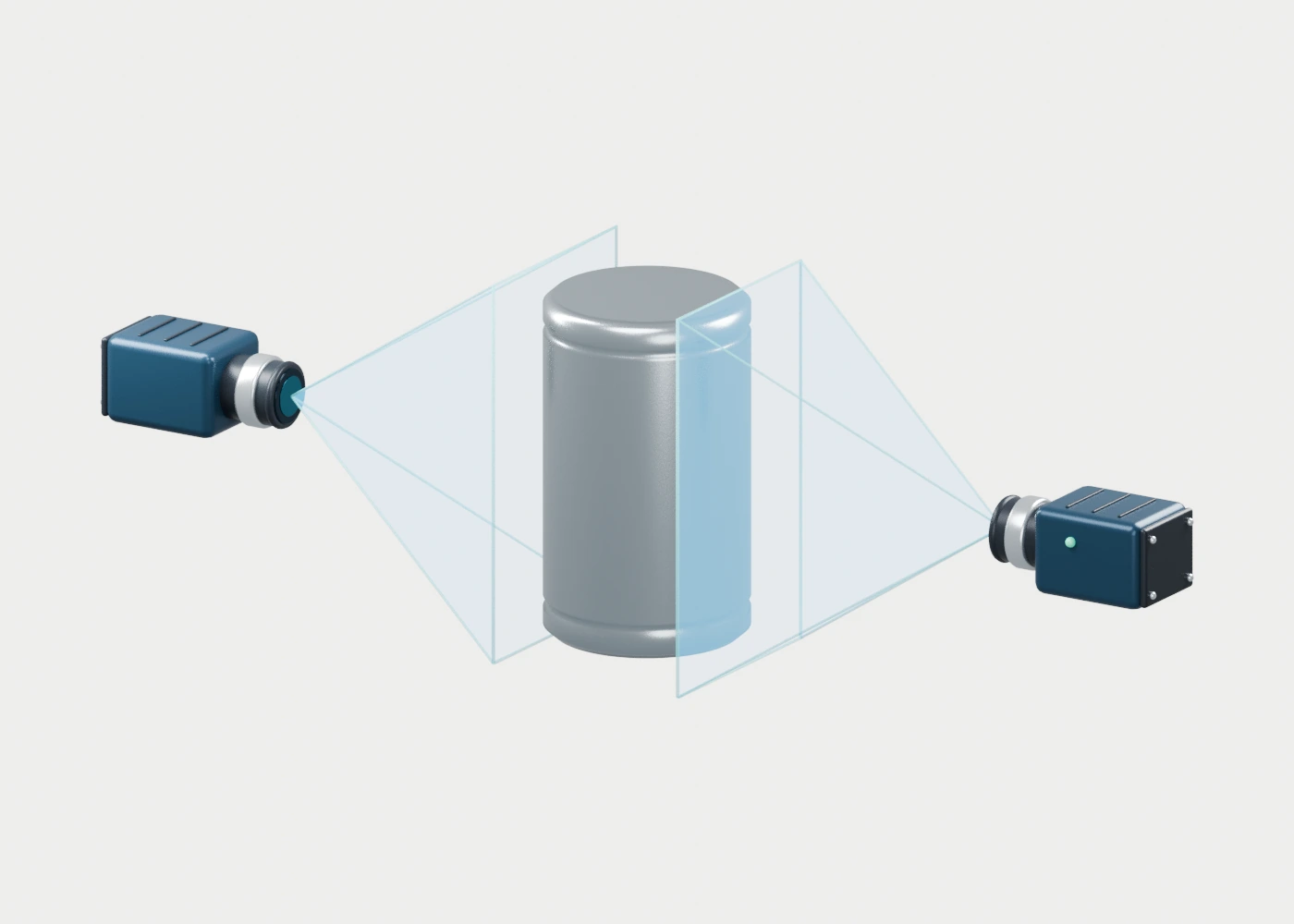

ワークを立て、向かい合う2台のカメラで両側を撮ります。

長所

反転せずに撮れる。

短所

支える部分は隠れる。円筒の全周には別の視点も必要。

用途円筒金属部品、板金、カード類

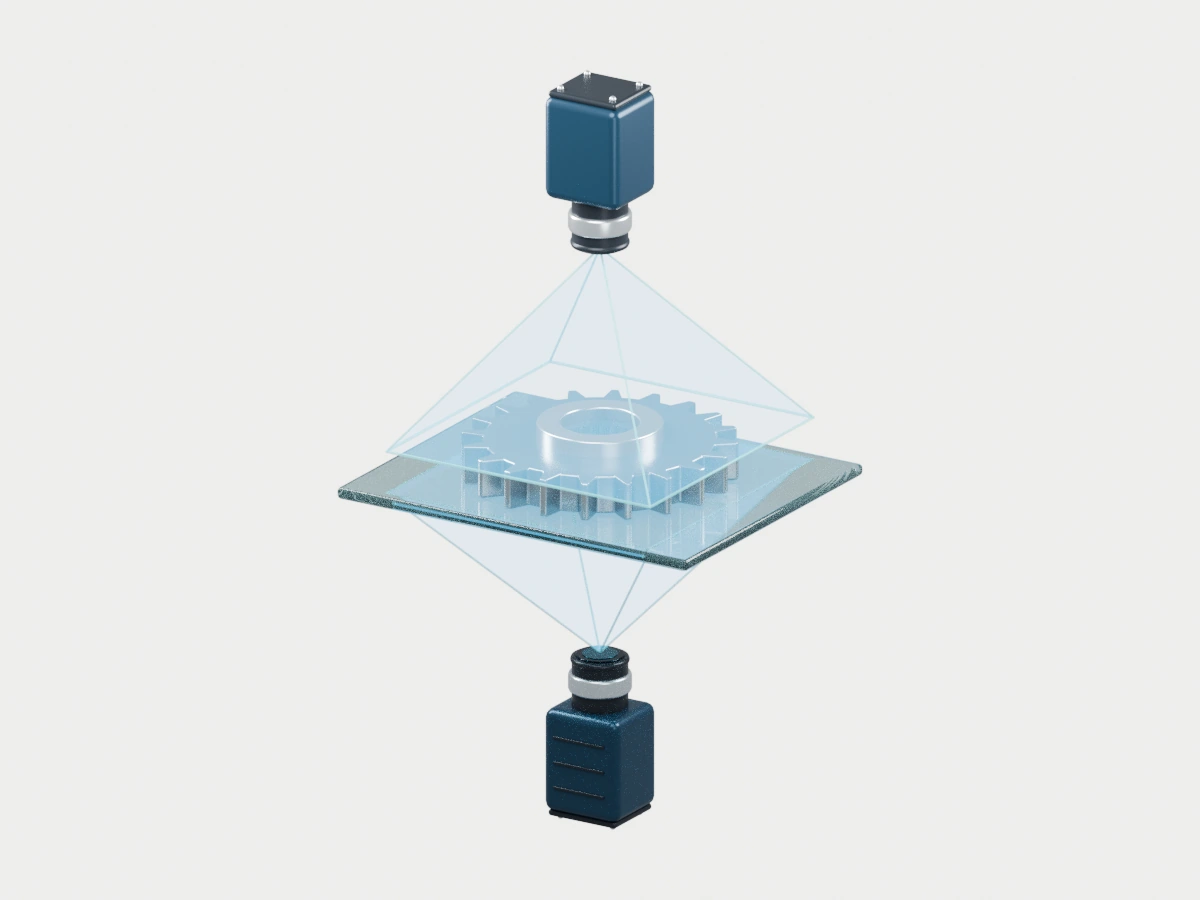

ガラス板に置き、上下から表裏を撮ります。

長所

置くだけで姿勢を安定させやすい。

短所

ガラスの汚れや反射が写り込む。

用途歯車、小型の切削品、樹脂部品

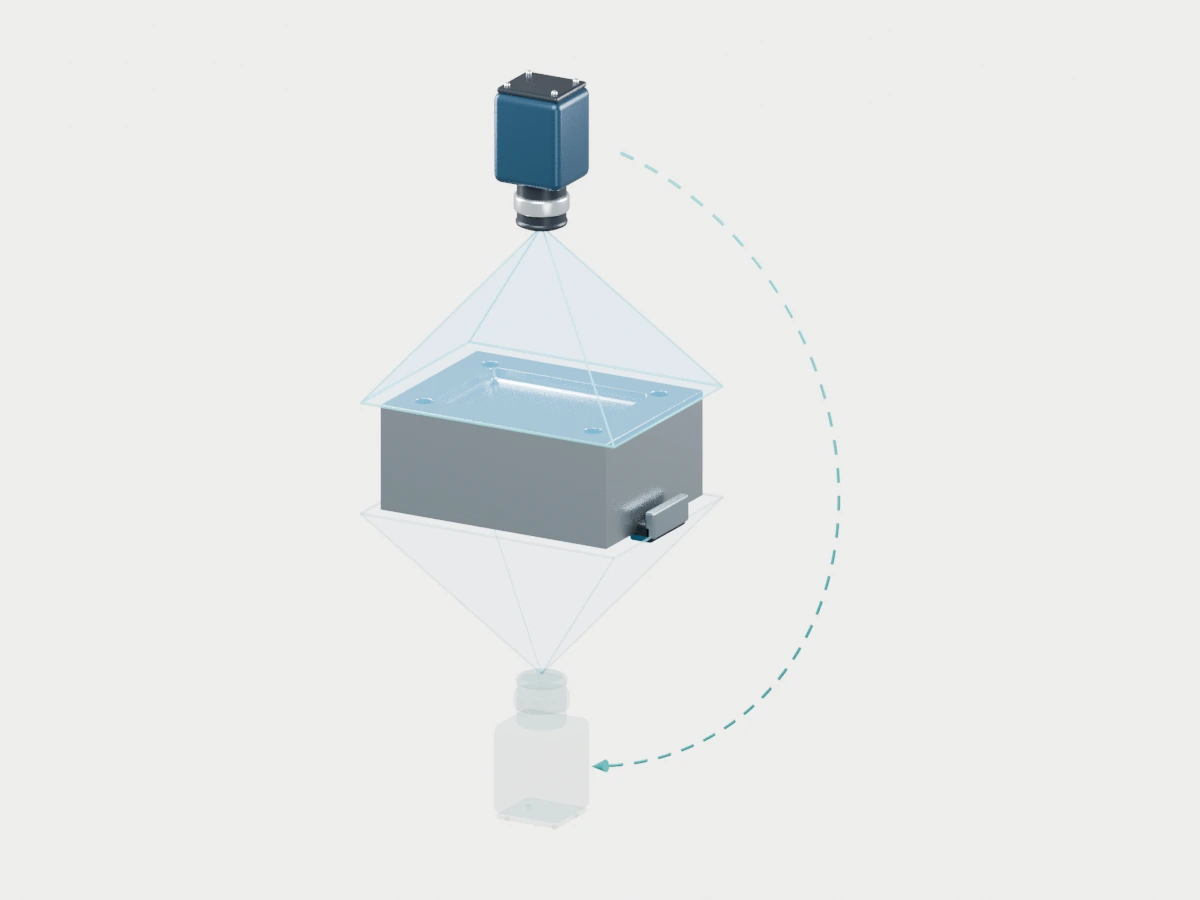

ワークを固定し、1台のカメラを動かして表裏を順番に撮ります。

長所

重いワークを裏返さずに撮れる。

短所

移動時間と空間が必要。下面をふさぐ台では使えない。

用途大型の金属ブロック、加工品

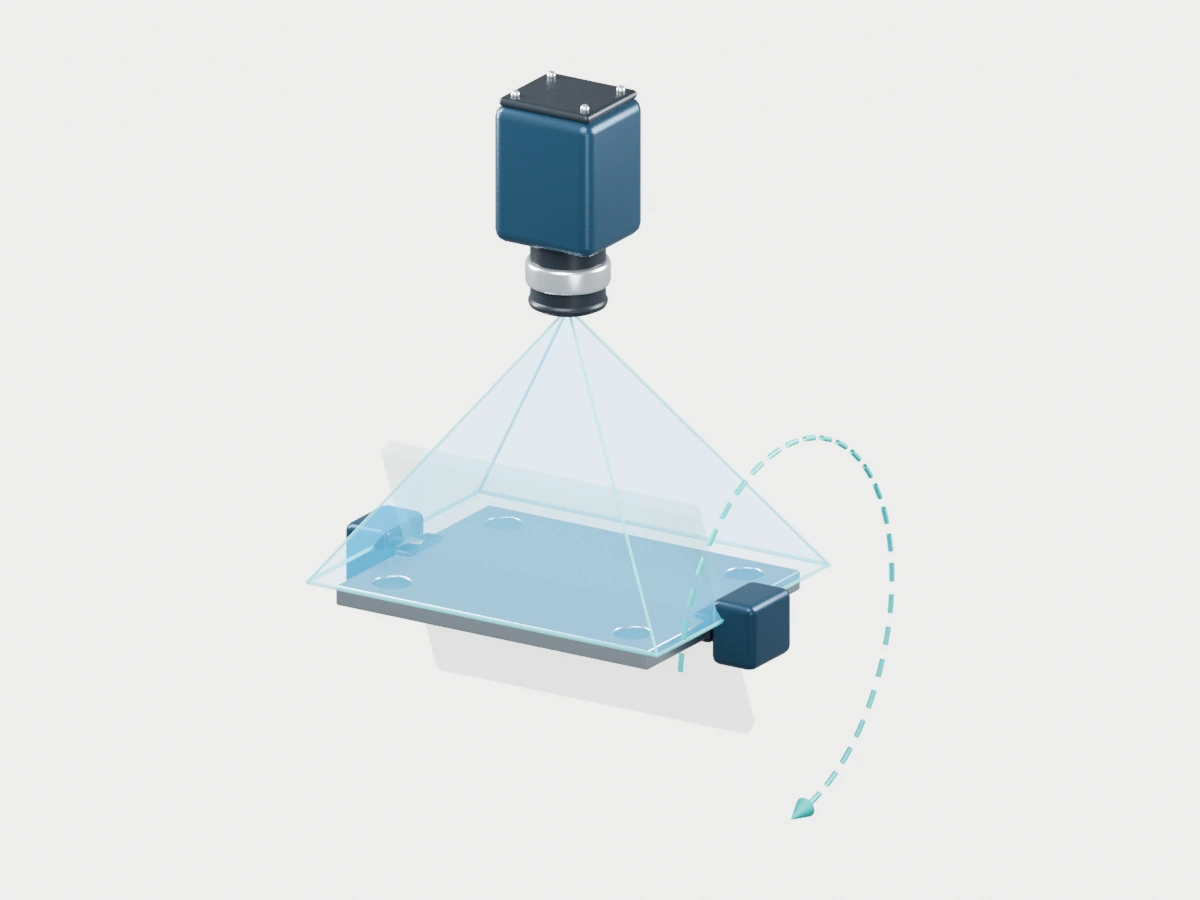

片面を撮ったあと、ワークを180°反転して裏面を撮ります。

長所

1か所の撮像位置で表裏を確認できる。

短所

反転に時間がかかり、つかみ跡や落下への対策が必要。

用途金属プレート、丈夫な切削部品

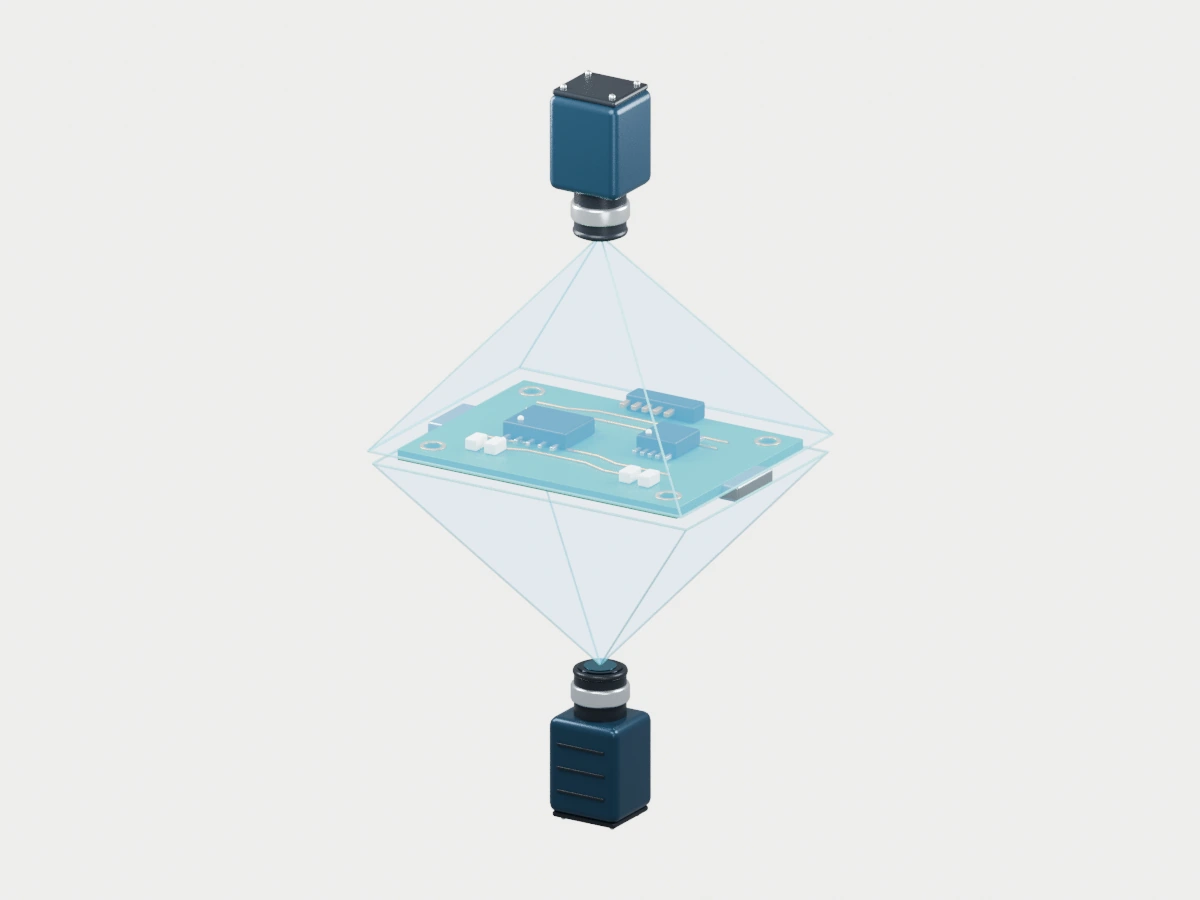

ワークの端を支え、上下のカメラで表裏を撮ります。

長所

ガラス越しにせず、直接撮れる。

短所

支える部分は隠れる。薄いワークはたわみやすい。

用途基板、板材、外周をつかめる成形品

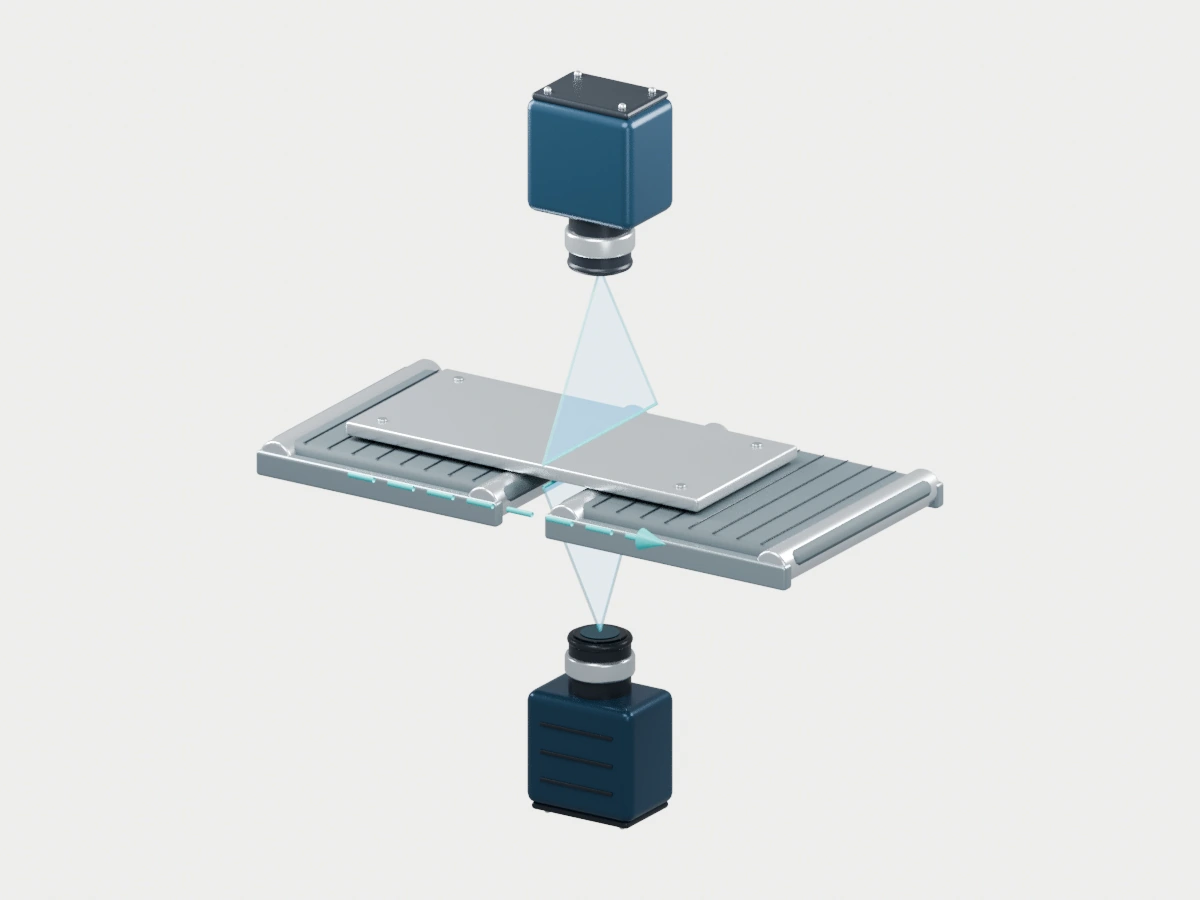

ワークの幅全体を線状に撮り、流れに合わせて画像をつなぎます。

長所

搬送を止めずに表裏を検査できる。

短所

搬送速度との同期が必要。小さい部品は隙間に落ちる。

用途板紙、包装材、平らなパネル

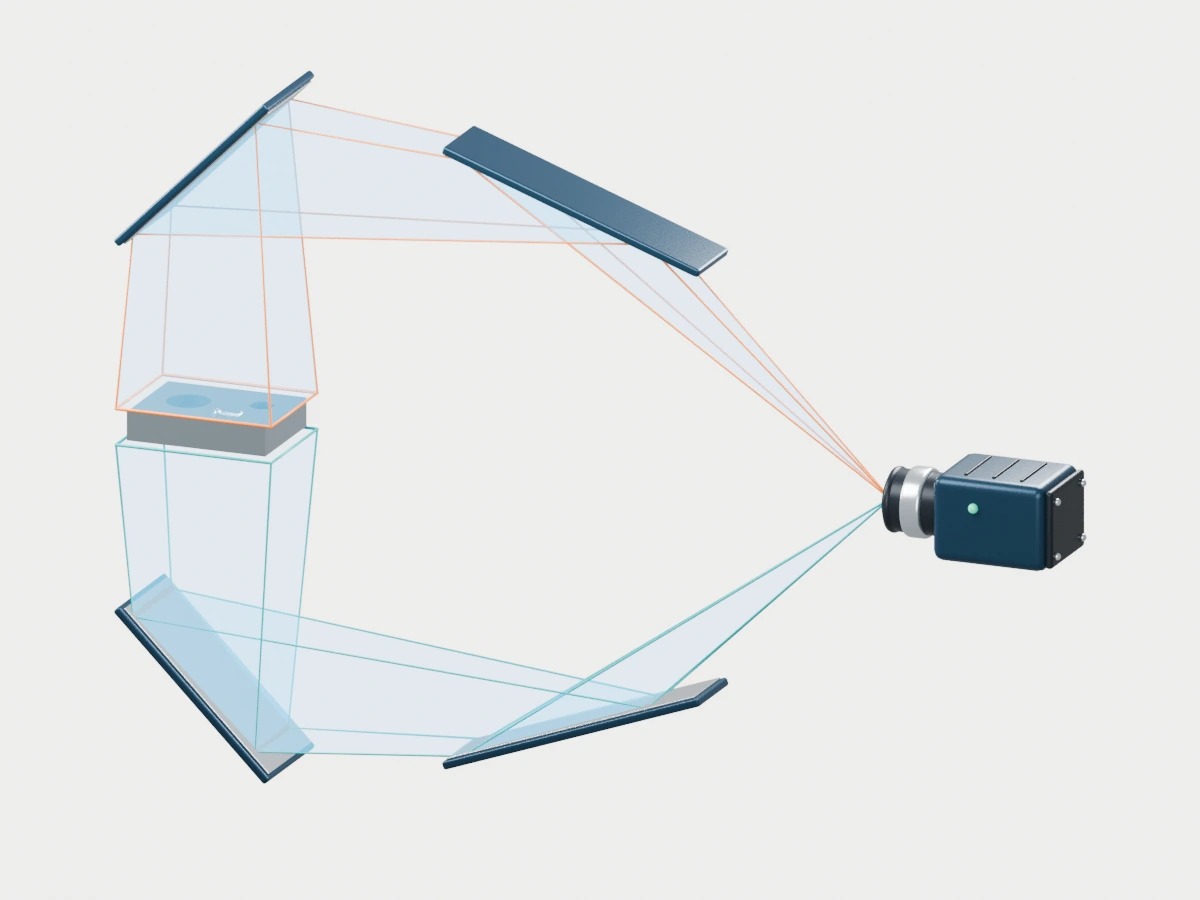

ミラーで光の通り道を曲げ、離れた位置のカメラで撮ります。

長所

正面にカメラを置けない場所でも撮れる。

短所

ミラーの位置調整と、ピント合わせに手間がかかる。

用途カメラを置く空間が限られた小型部品

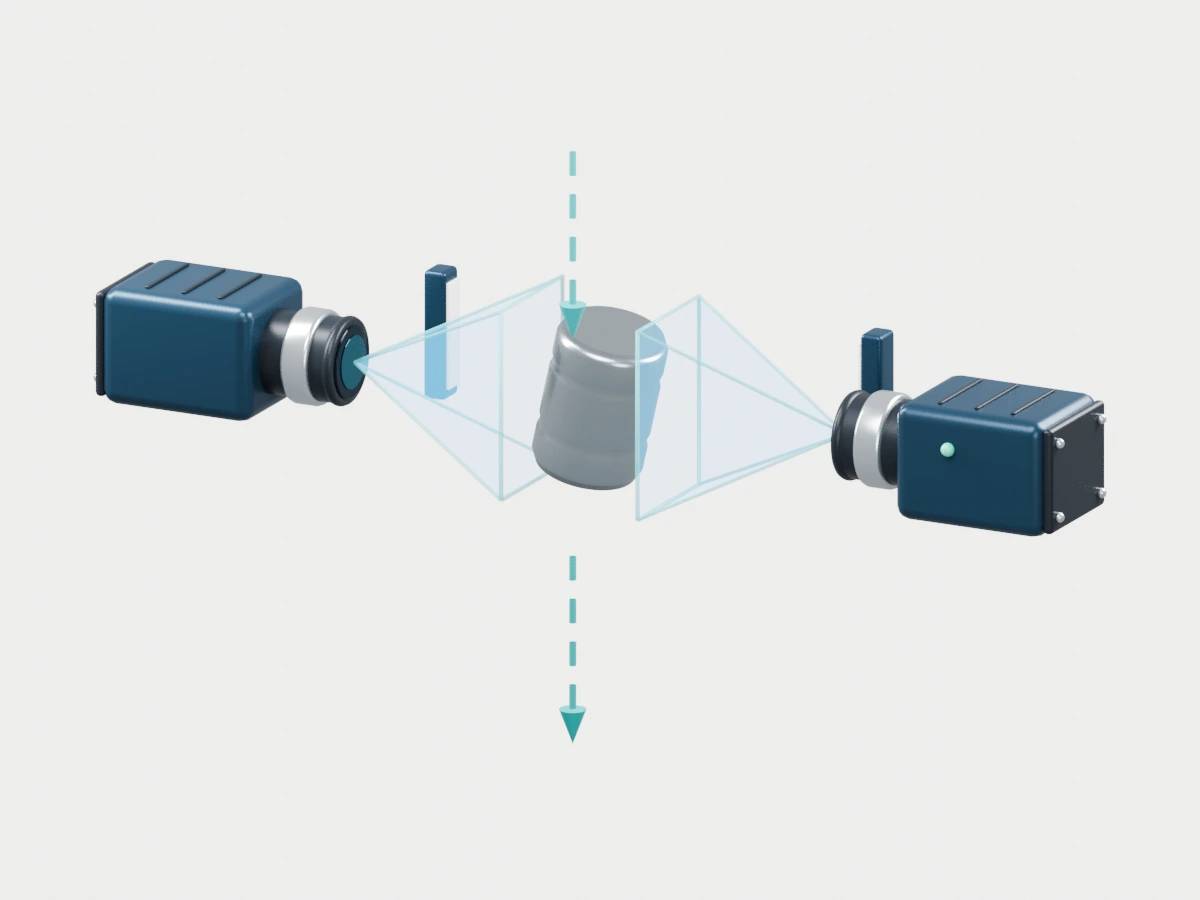

落下するワークを、複数の方向から短時間で撮ります。

長所

支える治具に隠されずに撮れる。

短所

姿勢のばらつきやブレ、回収時の傷が出やすい。

用途落下に耐えられる小型部品、ペレット
