多方向から撮像
検査内容に応じて2〜8台のカメラを搭載可能。上面・側面・下面など、確認したい面に合わせて構成します。
Product
卓上多面検査装置
多品種の小型部品に対応する、卓上型の多面外観検査システムです。上面・側面4方向・下面を撮像し、安定した検査条件をつくります。
小型部品を、見える面すべてから検査

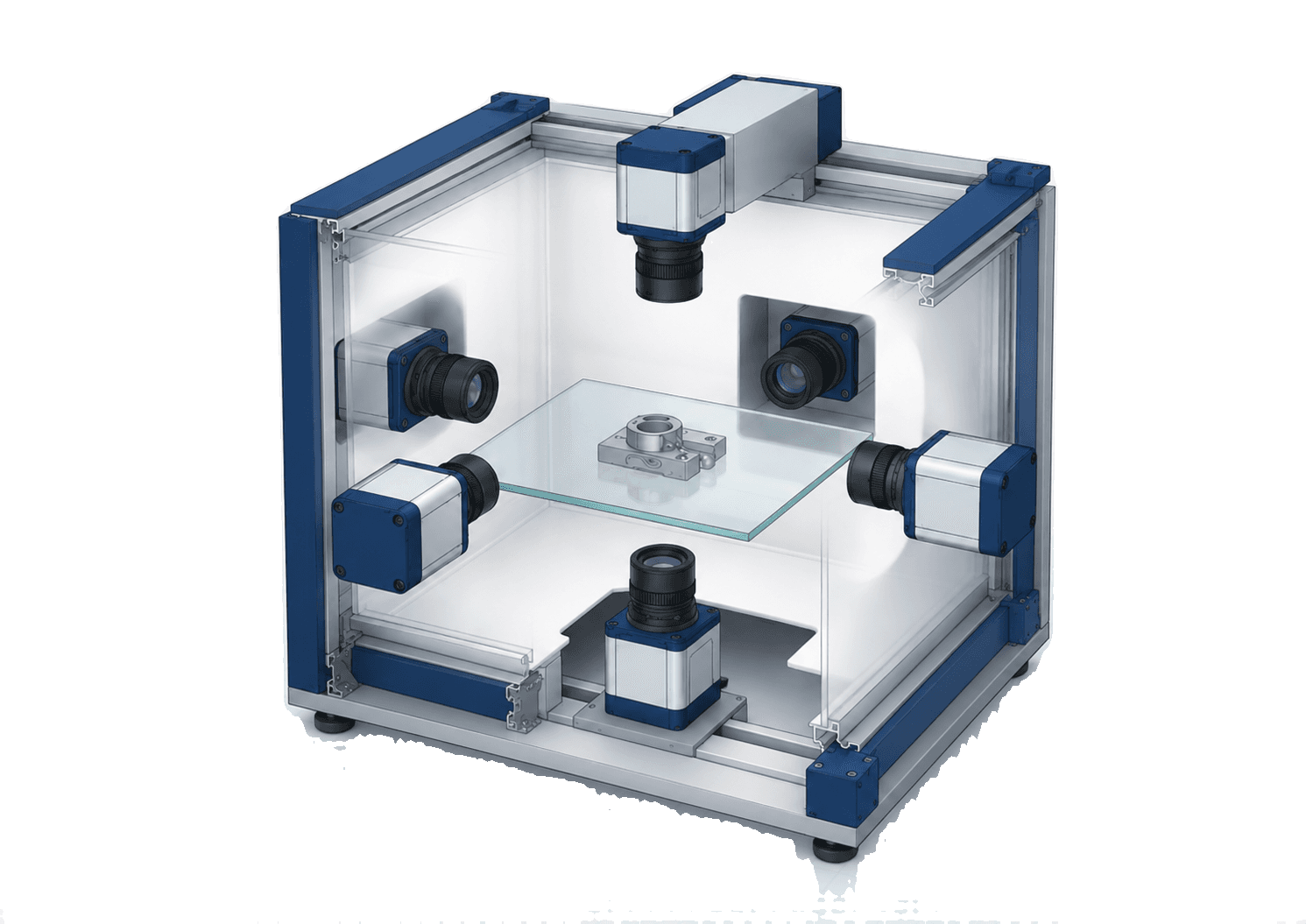

ワークは透明ガラス板の上に置き、上面・側面・下面を複数台のカメラで撮像します。反転機構を使わず、ガラス越しに下面も確認できるため、卓上でも多方向の外観検査に対応できます。
こんな課題に
- 検査員による判定のばらつきや見逃しを抑えたい
- 多面を確認したいが、専用の大型設備までは必要ない
- 多品種のため、品種ごとに検査条件を切り替えたい
- 検査基準を記録・共有し、品質を安定させたい
特徴
撮像の安定性、運用の始めやすさ、将来の拡張性を両立します。
反転不要で下面も検査
透明ガラス上にワークを置くため、ワークを反転させずに下面の撮像・検査に対応します。
乳白拡散BOXで安定撮像
装置内部を乳白色の拡散板で囲い、反射しやすい金属部品でも安定した撮像条件をつくります。
AI＋ルールベースで判定
複雑な外観不良はAI、数値化しやすい項目はルールベースと、検査内容に応じて使い分けます。
オートフォーカスに対応
品種変更時や保守時のピント合わせを軽減。多品種にもスムーズに対応できます。
シンプルな構造から始める
基本構成は搬送・反転機構を持たないため、低コストで保守しやすい設計です。
検査方式
ルールベースとAIを、選択・併用できます。
- ルールベース
- 面積・濃淡・長さなど、判定基準を数値化しやすい項目に適します。既知の不良を早期に立ち上げたい場合にも有効です。
- AI
- 複雑な外観や多品種に対応しやすく、良品ばらつきを含めた学習が可能です。導入後も再学習で改善できます。
検査対象（一例）
- 傷、打痕、異物、変色、黒点
- メッキ剥がれ、ショートショット
- 組付けミス、端子曲がり
- 対象ワークや欠陥内容に応じて検査方法を設計
簡単運用
人がセットする半自動の基本構成です。
- ワークをセット
- 多方向から撮像
- 画面にOK / NGを表示
- ワークを取り出し
- NG部を必要に応じてダブルチェック
多品種対応
- 品種ごとに撮像条件、ピント位置、検査領域、検査方法をレシピとして保持
- レシピ切替で複数品種に対応
- ルールベース・AIのどちらでも品種ごとの検査内容を設定可能
基本仕様
- カメラ
- 500万画素モノクロ / カラーカメラ
- カメラ台数
- 2台〜8台
- レンズ
- 高解像度レンズ / オートフォーカスレンズ
- 処理装置
- GPU搭載画像処理用PC
- 検査方向
- 上・下・側面
- 検査方式
- ルールベース / AI / ハイブリッド
- 品種切替
- レシピ方式
- 結果保存
- 画像・数値をタイムスタンプ付きで保存可能
- 対象サイズ
- 200mmまでの小型ワーク
- 装置寸法
- 400mm × 400mm × 400mm（ワークサイズによる）
将来の自動化にも対応
- ロボットによるワーク投入・排出
- 自動搬送機構の追加
- PLCとの信号連携
- 生産システム・上位システムとの連携
まずはシンプルな半自動装置として導入し、必要に応じて段階的に自動化を進められます。
よくある質問
どのような部品に向いていますか？
ネジ、端子、切削部品、プレス部品、ダイカスト部品、樹脂成形品など、200mm程度までの小型部品を想定しています。ワーク形状や確認したい面に合わせて評価します。
AIだけで検査しますか？
傷や外観のばらつきなどはAI、面積・濃淡・長さなど数値で基準化しやすい項目はルールベースと、検査内容ごとに選択・併用できます。
後から自動化することはできますか？
可能です。まずは人がワークをセットする卓上構成で導入し、将来的にロボット投入、搬送、PLCや生産システムとの連携を追加できます。
Contact
実ワークでの事前評価・構成相談を承ります。
対象ワーク、不良サンプル、必要タクトを確認し、最適な撮像・検査方式をご提案します。
